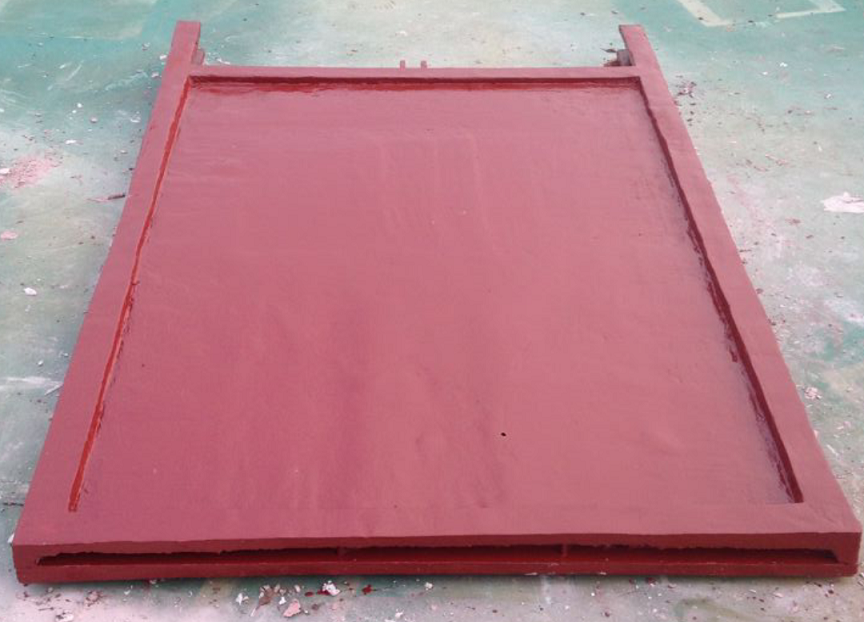

铸铁闸门主要由两部分组成：闸门框架和闸板。闸板需要闸框来支撑，闸框也是闸板的运行轨道。地脚螺栓固定安装到铸铁闸门底板和闸门墩之间的第二级混凝土中，闸板所承受到的水压全部安全的传递到闸室中。为了科学合理地节省材料并减少自重，闸板部分也会适当的做成格构式。根据闸门的操作和闸门所受到的负载来考虑闸门的截面尺寸。闸板是一种可以移动的保存水的部件，用于开闭孔口。板的表面周围有铸铁框架梁。垂直平面滑动主要由闸框，闸板，悬架和闭合斜铁件组成。为了克服过去钢门容易生锈的缺点，闸框和闸板现在全部由铸铁制成，不易生锈且耐腐蚀。为了方便运输和安装，铸铁闸门通常根据其尺寸和高度由上至下的安装。根据闸板和闸门结构的不同组合，该铸铁闸门可以分为两类：组装型和整体性。小规格尺寸门通常制成整体型，但是在机械运输条件差的施工环境下，施工安装点的闸门也可以制作成组装型，方便人工运输和安装。
